Taschenrechner waren am Anfang kaum erhältlich und unerschwinglich, in der Schule wurde noch mit Rechenschieber gerechnet. So entstand ein kompletter Eigenbau, welcher nach langer Bauzeit am 20.3.1982 fertig wurde. Jedes Teil bis hin zur letzten Taste ist manuell von mir gefertigt.
- Schaltung: IC U821D , Anzeige 7-Segment 8 stellig VQD30, 3 Akkus RZ82, Taktgenerator und gleichzeitig Transverter für negative Spannung mit Multivibrator und selbstbewickelten Ferritschalenkern, Tastaturbeep über alte Kopfhörerkapsel
- Leiterplatte: einseitig Pertinax, gezeichnet, geätzt, gebohrt
- Tasten: aus Pertinax gefeilt, mit Hand beschriftet und lackiert, Federmessing auf Trägerplatte als Kontakt
- Gehäuse: Acryl durchsichtig 12,7cm x 8,5cm x 3cm , Kanten verklebt, Vorder/Rückseite Platten über Gewindebohrungen befestigt
Vorderansicht

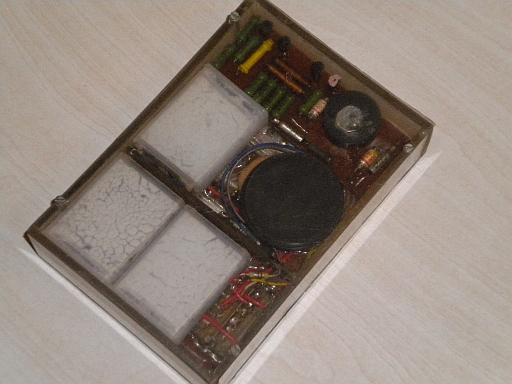

Rückansicht

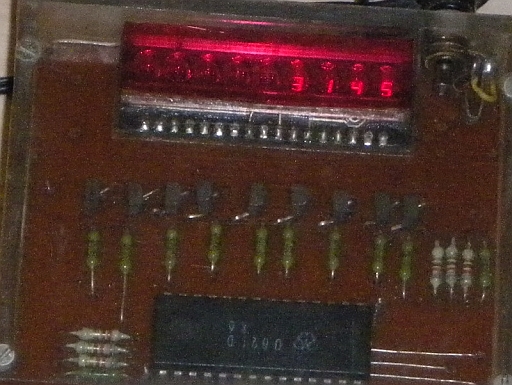

Der Taschenrechner funktioniert bis heute, nur die Akkus sind verbraucht. Die Größe der roten Zahlen ist natürlich aus heutiger Sicht winzig

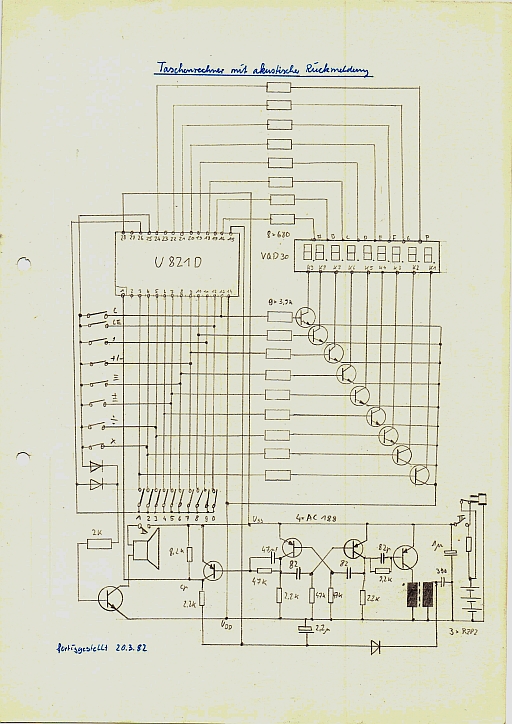

Es gab keine Ausdrucke oder Kopien, also alles handgezeichnet mit Bleistift auf Papier
Mit eisenloser Spannungswandler mit ICL 7660 (U 7660 D), das die negativen Versorgungsspannung für U 821 D liefert.
Es funktioniert ganz einwandfrei!
Viele Grüße
Babette Beyer
----------------------------------------------------------------------------------------------
Hallo Babette, Danke für deinen Kommentar.
Das sind ja 38 Jahre nach meiner Bastelei. Wahnsinn, und die Schaltkreise aus dem FWE laufen immer noch.
Viele Grüße Ralf
